Tosmota通过串口模拟开关（relay模块）

前几天买了一个板载esp01s的双路继电器，本来以为是通过GPIO0和GPIO2控制两路继电器的，当时还在想为什么还有4路的版本，买回来一看资料才发现是串口来控制多路继电器的（爆炸

艾尔赛12V ESP8266双路WiFi继电器模块_深圳市艾尔赛科技有限公司

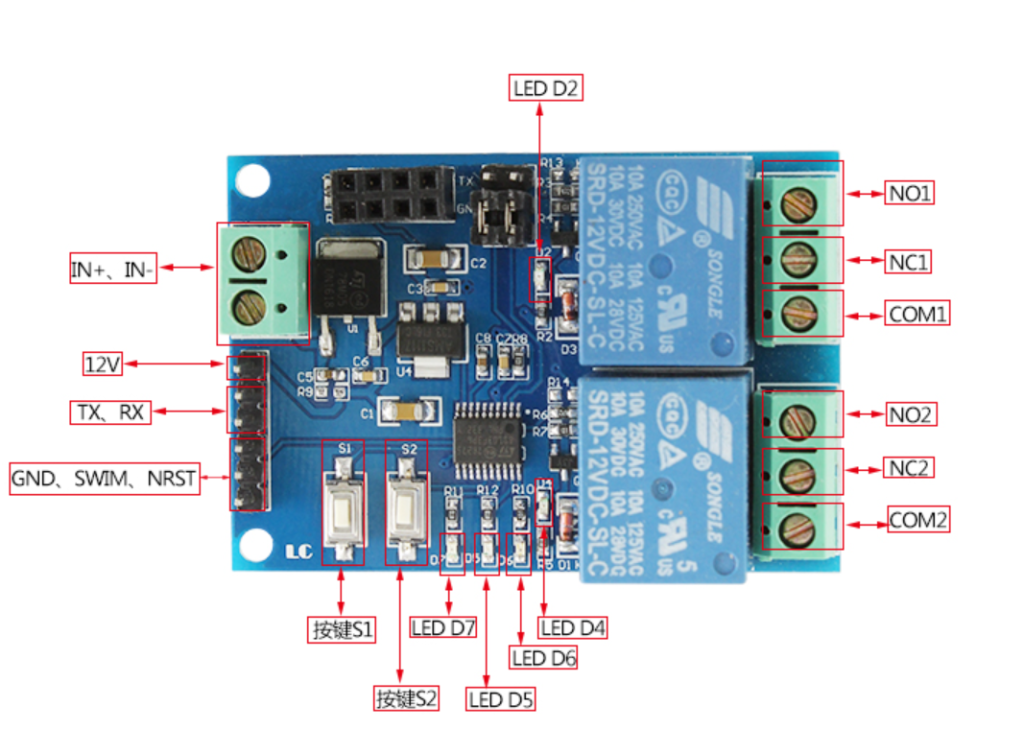

如上图所示，esp01s通过串口和中间的控制芯片通信，由中间的芯片做实际的继电器控制器，esp1s只是当做一个WIFI/蓝牙透传模块

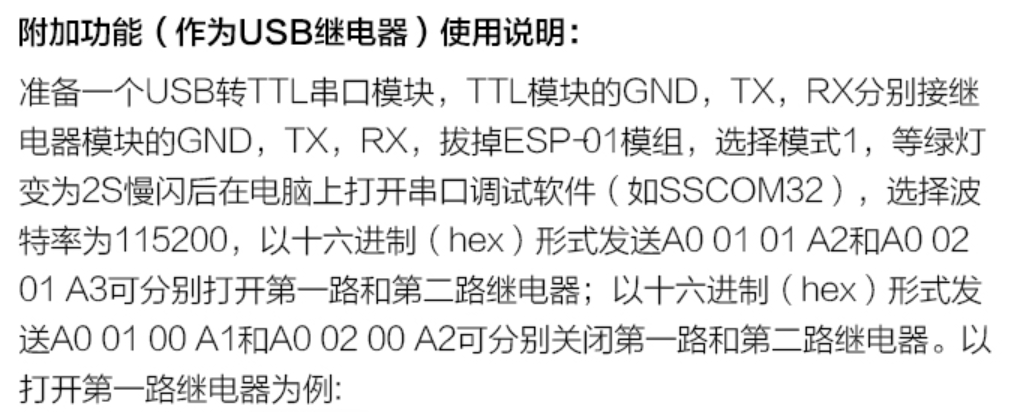

参考官方文档说明，既然USB转TTL可以通信，esp1s也可以直接发送串口数据。

理论成立，实践开始！首先给esp01s刷上Tosmota固件，这里贴一个Web Install

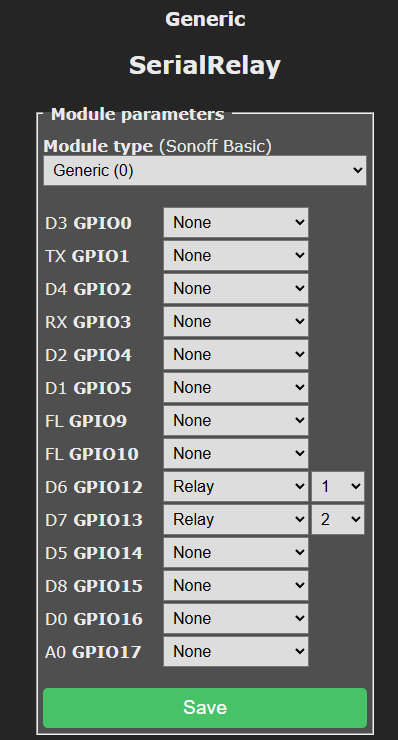

然后进Tosmota Web UI，随便将两个GPIO设置为Relay 1和Relay 2（目的是设置了Relay会有对应的Power，方便后续配置Rule）

测试串口通信

进入console界面，首先设置波特率并测试继电器打开命令，输入（要一行行输入）

SerialBaud 115200
SerialSend5 A0 01 01 A1

SerialSend5是以16进制发送指令，发送成功的话会听到“咔哒一声”继电器上电

配置规则

进入console界面，输入以下内容（要一行行输入）配置开关继电器实际上通过串口发送命令的逻辑

Rule1
on Power1#state=1 do SerialSend5 A00101A2 endon
on Power1#state=0 do SerialSend5 A00100A1 endon
Rule1 1
Rule2
on Power2#state=1 do SerialSend5 A00201A3 endon
on Power2#state=0 do SerialSend5 A00200A2 endon
Rule2 1

配置完返回主页就可以点击两个按钮，成功的话能听到“咔哒”、“哒”，说明能正常控制继电器

配置MQTT

因为笔者想要将继电器连接自制的半导体制冷小冰箱，所以需要接入HA做一些自动化控制（虽然实际上Tosmota也可以做，但是这个继电器模块没有把esp01的GPIO0和2暴露出来，就不太方便）

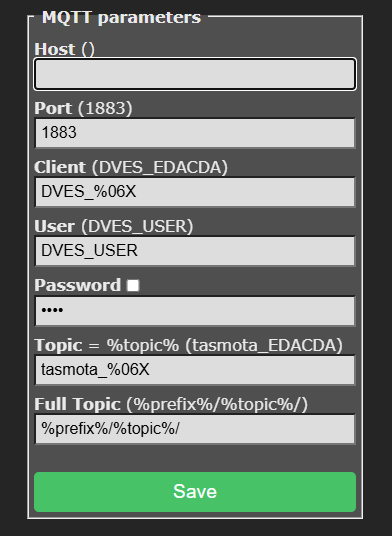

首先点击Configuration->MQTT,这里只需要设置Host地址即可

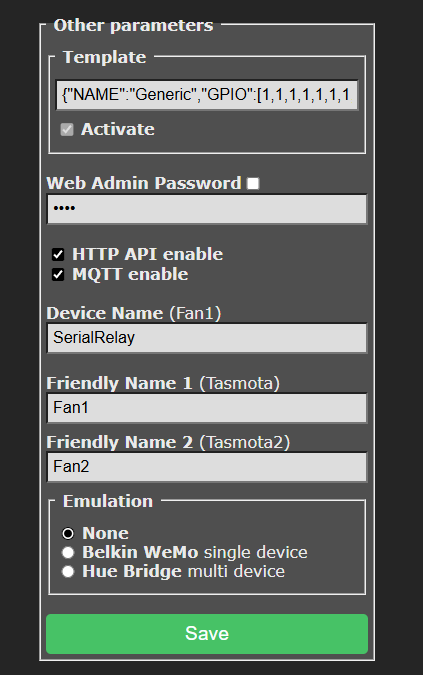

然后进入Configuration->other，这里需要修改Device Name，两个Relay的Friendly Name，这两个会改变设备在HA里的device名和entity（实体）名，方便HA中的查找

然后就可以结合冰箱里的温度传感器做一些温控的自动化
